โซลซิลิกาเกรดอิเล็กทรอนิกส์ความบริสุทธิ์สูง

คุณสมบัติผลิตภัณฑ์:

จุดเด่นทางเทคนิคหลักของผลิตภัณฑ์นี้ ได้แก่ ขนาดอนุภาคนาโนที่สามารถปรับแต่งได้ตั้งแต่ 10-15nm ระบบการกระจายคอลลอยด์ที่เสถียร และปริมาณโลหะหนักที่ต่ำมาก ซึ่งตรงตามความต้องการความบริสุทธิ์ของวัสดุอิเล็กทรอนิกส์ มันลดความเสี่ยงการกัดเซาะต่ออุปกรณ์ขัดข้องที่ละเอียดอ่อน และสร้างชั้นขัดข้องที่สม่ำเสมอและไม่มีรอยขีดข่วน มันแก้ปัญหาของสารขัดข้องแบบดั้งเดิม เช่น ปริมาณสารปนเปื้อนที่เหลือสูง ความเรียบราวของพื้นผิวต่ำ และการสึกหรออุปกรณ์สูง ซึ่งช่วยลดภาระงานหลังการประมวลผลและต้นทุนการผลิตได้อย่างมาก

ข้อกำหนดผลิตภัณฑ์:

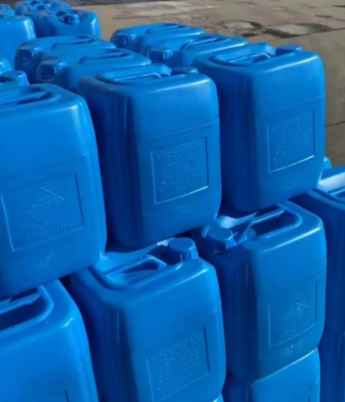

ผลิตภัณฑ์นี้มีปริมาณ SiO2 อยู่ที่ 30.0±0.5% ขนาดอนุภาค 12±2nm ความหนืด 4.2 mPa·s ค่าพีเอช 9.5 และค่าการนำไฟฟ้า 8 μS/cm ความหนาแน่นคือ 1.21 กรัมต่อลูกบาศก์เซนติเมตร และบรรจุในกล่องพลาสติกเกรดอาหารน้ำหนัก 25 กิโลกรัม มีความเสถียรต่อการแช่แข็งและละลายได้ 5 รอบโดยไม่มีการลดลงของประสิทธิภาพ สามารถเก็บได้อย่างเสถียรที่อุณหภูมิตั้งแต่ 5℃ ถึง 30℃ มันปฏิบัติตามมาตรฐานความปลอดภัย SEMI S2 และผ่านการทดสอบความบริสุทธิ์จากบุคคลที่สามหลายครั้ง เพื่อรับประกันคุณภาพที่สม่ำเสมอในทุกกลุ่มผลิตภัณฑ์

การประยุกต์ใช้ผลิตภัณฑ์:

ผลิตภัณฑ์นี้ถูกนำไปใช้หลักๆ ในการขัดข้องเชิงกลเคมีของแวฟเฟอร์อิเล็กทรอนิกส์ (CMP) การขัดข้องฐานชิพ LED การประมวลผลก่อนแวฟเฟอร์ซิลิกาโฟโตโวลต์ การขัดข้องอุปกรณ์เซรามิกที่ละเอียดอ่อน และการปรับเปลี่ยนวัสดุบรรจุหีบห่ออุปกรณ์อิเล็กทรอนิกส์ เหมาะกับการผลิตแวฟเฟอร์ซิลิกา 12 นิ้ว และ 8 นิ้ว ชิพ LED ความสว่างสูง และอุปกรณ์ออปติคอลที่ละเอียดอ่อน โดยให้ความเรียบราวของพื้นผิวและความแม่นยำของขนาดที่ยอดเยี่ยมสำหรับอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ระดับสูง
