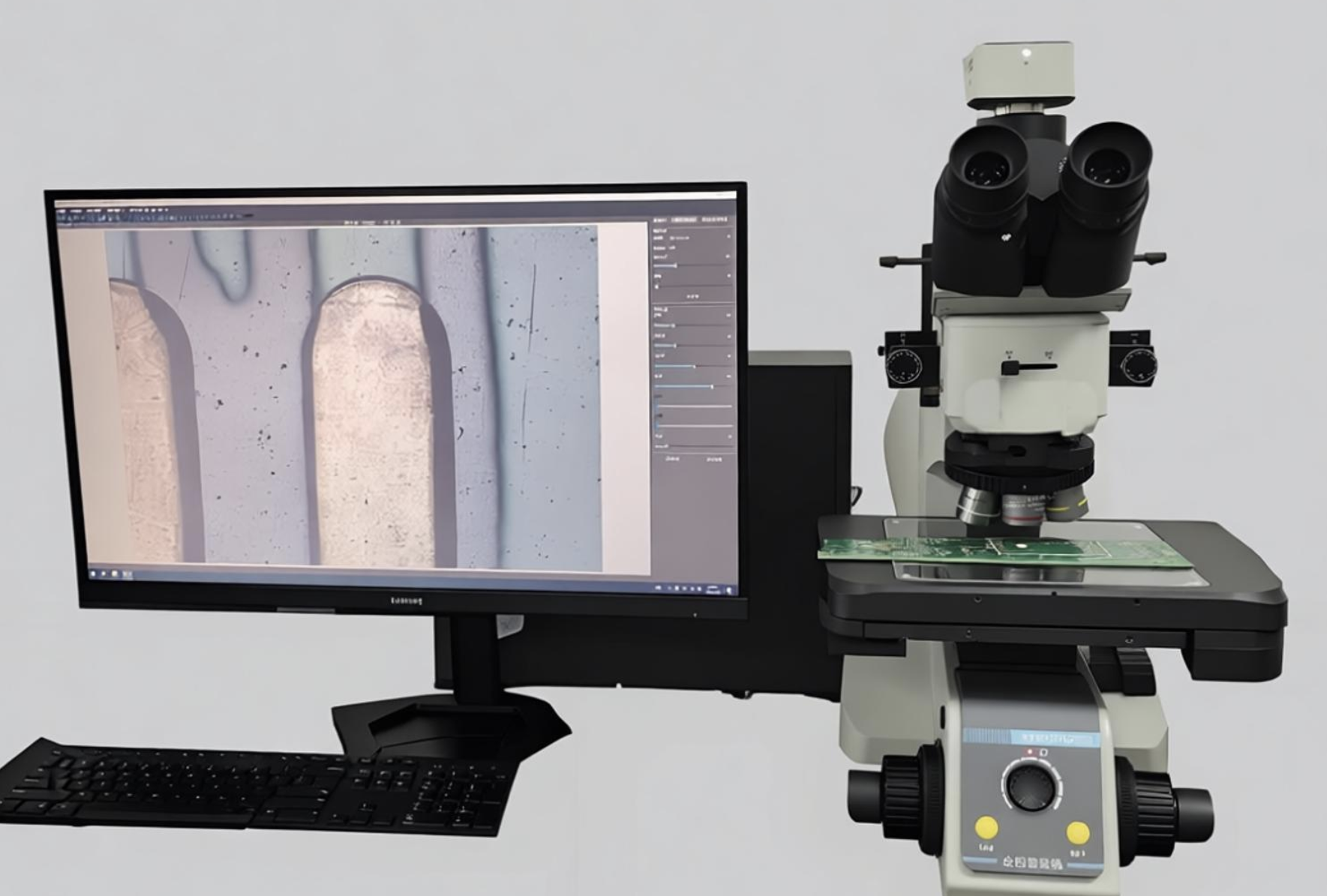

ไมโครสโคปโลหะวิทยาการสแกนระดับสูง

คุณสมบัติผลิตภัณฑ์:

รุ่นระดับสูงนี้ ติดตั้งเลนส์เป้าหมายอะโปโครแมติกเต็มรูปแบบและเซ็นเซอร์ภาพ CMOS ระดับวิทยาศาสตร์ 24MP ซึ่งสามารถให้ขยายภาพสูงเหนือธรรมชาติถึง 5000 เท่า และแสดงโครงสร้างเนื้อเยื่อไมโครที่ชัดเจนอย่างยอดเยี่ยม รองรับโหมดการสังเกตหลายแบบ ได้แก่ ฟิลด์สว่าง ฟิลด์มืด แสงโพลาไรซ์ และคอนทราสต์สอดแนมต่างระดับ (DIC) ซึ่งสามารถปรับให้เหมาะกับความต้องการวิเคราะห์ตัวอย่างหลายประเภท เช่น การตรวจจับสารตกค้างไม่โลหะ การวิเคราะห์การเปลี่ยนแปลงเฟสโลหะ และการสังเกตทิศทางคริสตัล แท็บเล็ตความแม่นยำด้วยมอเตอร์ รองรับระยะการเคลื่อนที่ใหญ่ถึง 300 มม.*250 มม. รวมกับระบบโฟกัสอัตโนมัติและระบบควบคุมระยะไกล ซึ่งสามารถทำการทดสอบแบบกลุ่มโดยไม่ต้องมีคนอยู่ที่สถานที่และดำเนินการวิจัยวิทยาศาสตร์จากระยะไกลได้ ห้องควบคุมสภาพแวดล้อมที่สามารถเลือกได้ สามารถทำการสังเกตตัวอย่างในสภาพแวดล้อมพิเศษ เช่น อุณหภูมิสูง อุณหภูมิต่ำและสุญญากาศ ซึ่งตอบสนองความต้องการวิจัยและพัฒนาวัสดุในสภาพการทำงานที่รุนแรง อุปกรณ์นี้ติดตั้งชุดซอฟต์แวร์วิเคราะห์โลหะวิทยามืออาชีพชุดเต็ม รองรับฟังก์ชันขั้นสูง เช่น การสร้างโมเดลเม็ดสำรอง 3 มิติ การวิเคราะห์ปริมาณข้อบกพร่อง และการต่อภาพ ซึ่งให้เครื่องมือวิเคราะห์วัสดุครบวงจรสำหรับนักวิจัย และแก้ปัญหาที่ไมโครสโคปมาตรฐานไม่สามารถตอบสนองความต้องการการสังเกตความแม่นยำสูงและการวิเคราะห์ซับซ้อนสำหรับการวิจัยและพัฒนาวัสดุระดับสูงได้

คุณสมบัติทางเทคนิคผลิตภัณฑ์:

ไมโครสโคปโลหะวิทยาการสแกนระดับสูงนี้ มีช่วงขยายภาพตั้งแต่ 100 เท่าจนถึง 5000 เท่า ติดตั้งเลนส์เป้าหมายอะโปโครแมติกเต็มรูปแบบ 6 ชิ้น ได้แก่ เลนส์ 5x, 10x, 20x, 50x, 100x สำหรับจมด้วยน้ำมัน และเลนส์ 50x ระยะการทำงานยาว รวมกับแว่นตาดู 10x/16x ภาพกว้าง ซึ่งเส้นผ่านศูนย์กลางมุมมองสูงสุดถึง 12 มม. ระบบภาพใช้เซ็นเซอร์ CMOS ระดับวิทยาศาสตร์ 24MP ด้วยความละเอียดภาพ 6000×4000 รองรับการถ่ายภาพช่วงไดนามิกสูง เพื่อจับรายละเอียดสว่างและมืดของตัวอย่างได้อย่างชัดเจน โหมดการสังเกตรองรับ 4 โหมด ได้แก่ ฟิลด์สว่าง ฟิลด์มืด แสงโพลาไรซ์ และคอนทราสต์สอดแนมต่างระดับ (DIC) ซึ่งสามารถสลับได้ด้วยการคลิกเดียวผ่านซอฟต์แวร์ แท็บเล็ตกลไกความแม่นยำด้วยมอเตอร์ มีระยะการเดินทาง 300 มม.×250 มม. สามารถรับน้ำหนักสูงสุด 10 กก. ด้วยความแม่นยำในการตั้งตำแหน่ง 0.1 ไมครอน และรองรับการสแกนอัตโนมัติตามโปรแกรมและการต่อภาพ ขนาดรวมคือ 850 มม. (ความยาว) * 620 มม. (ความกว้าง) * 780 มม. (ความสูง) น้ำหนักบริสุทธิ์ 28.5 กก. และติดตั้งแพลตฟอร์มป้องกันการสั่นสะเทือนเหล็กหล่อหนักเพื่อช่วยลดการรบกวนจากการสั่นสะเทือนภายนอก อุปกรณ์นี้ติดตั้งอินเทอร์เฟซภาพสองพอร์ต C พร้อมเลนส์สามช่อง รองรับการเชื่อมต่อกล้องระดับวิทยาศาสตร์สองเครื่องพร้อมกัน และมีชุดซอฟต์แวร์วิเคราะห์โลหะวิทยามืออาชีพชุดเต็มในตัว รองรับฟังก์ชันขั้นสูง เช่น การวัดขนาดเม็ด การจัดอันดับสารตกค้าง การวิเคราะห์ปริมาณส่วนประกอบเฟส และการสร้างโมเดล 3 มิติ รองรับระบบตรวจสอบและควบคุมระยะไกล ซึ่งสามารถดำเนินการทำงานของอุปกรณ์และแชร์ข้อมูลผ่านเครือข่ายภายในหรืออินเทอร์เน็ตได้ ห้องควบคุมสภาพแวดล้อมที่สามารถเลือกได้ มีช่วงการควบคุมอุณหภูมิจากอุณหภูมิห้องจนถึง 1500 องศาเซลเซียส และระดับสุญญากาศ 10^-3 ปาสคาล ใช้แหล่งจ่ายไฟอุตสาหกรรมสามเฟส 380 โวลต์ ด้วยการใช้พลังงานน้อยกว่า 200 วัตต์ และติดตั้งอุปกรณ์ป้องกันการเสถียรภาพแรงดันเพื่อช่วยรับประกันการทำงานที่เสถียรของอุปกรณ์

การประยุกต์ใช้ผลิตภัณฑ์:

ไมโครสโคปโลหะวิทยาการสแกนระดับสูงนี้ สามารถนำไปใช้ในการวิจัยและพัฒนาวัสดุของส่วนงานอวกาศ ได้แก่ การวิเคราะห์โครงสร้างเม็ดไมโครและข้อบกพร่องของอัลลอยอุณหภูมิสูงและอัลลอยไททาเนียม; การวิเคราะห์โครงสร้างไมโครของวัสดุอิเล็กโทรดขององค์กรผลิตแบตเตอรี่พลังงานใหม่ เพื่อตรวจสอบความรูพรุนและคุณภาพการเชื่อมต่อของวัสดุอิเล็กโทรดบวกและลบของแบตเตอรี่ลิเธียม; การตรวจจับข้อบกพร่องของแผ่นวาฟเฟอร์ในอุตสาหกรรมผลิตเซมิคอนดักเตอร์ การสังเกตโครงสร้างสายโลหะของบรรจุภัณฑ์ชิพ; การวิจัยวิทยาศาสตร์วัสดุพื้นฐานของสถาบันวิจัยวิทยาศาสตร์แห่งชาติ การทำการทดสอบประสิทธิภาพวัสดุในสภาพการทำงานที่รุนแรง; และการวิเคราะห์ความล้มเหลวของส่วนประกอบหลักขององค์กรผลิตอุปกรณ์ระดับสูง เช่น การตรวจสอบโครงสร้างไมโครของเกียร์พัดลมลมและใบพัดเครื่องยนต์บิน
