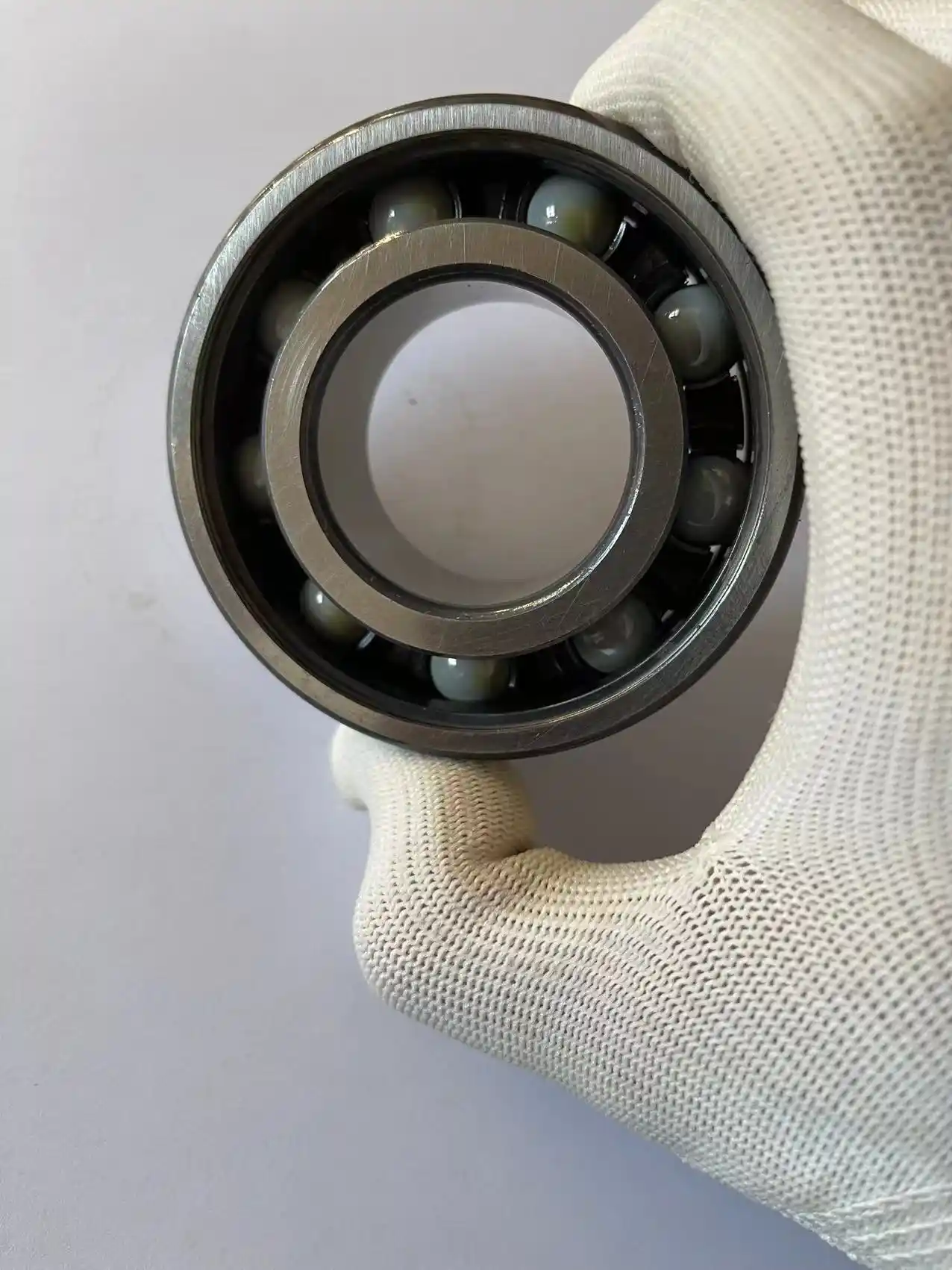

ตลับลูกปืนเซรามิคไฮบริดสำหรับมอเตอร์ความเร็วสูง

คุณลักษณะของผลิตภัณฑ์:

การออกแบบแบริ่งนี้มุ่งเน้นไปที่การเพิ่มประสิทธิภาพความเร็วสูงและเสถียรภาพในการดำเนินงานลูกบอลเซรามิกซิลิกอนไนไตรด์ (Si3N4) มีความหนาแน่นต่ำกว่าลูกเหล็กประมาณ40% ซึ่งสามารถลดแรงเหวี่ยงที่เกิดขึ้นระหว่างการหมุนด้วยความเร็วสูงได้อย่างมากจึงลดแรงกดบนร่องน้ำวงแหวนรอบนอกและ ความร้อนจากแรงเสียดทานวัสดุเซรามิกมีคุณสมบัติการหล่อลื่นด้วยตนเองและทนต่อการยึดได้ดีขึ้นภายใต้การหล่อลื่นที่ไม่ดีเมื่อเทียบกับเหล็กกล้ากรง polyimide รักษาเสถียรภาพมิติและความแข็งแรงที่อุณหภูมิสูงแบริ่งมักใช้ร่วมกับระบบหล่อลื่นด้วยน้ำมันอากาศเพื่อให้เหมาะสมที่สุด ระบายความร้อน.

ข้อมูลจำเพาะของผลิตภัณฑ์:

การกำหนดแบริ่งพื้นฐานคือ6902โดยมีการออกแบบเซรามิกไฮบริดแหวนเหล็กทำจาก SUJ2มาตรฐานญี่ปุ่น (เทียบเท่า GCr15) ที่มีความแข็งหลังการรักษาความร้อนสูงกว่า HRC 60.The องค์ประกอบกลิ้งเป็น G5เกรดความแม่นยำสูงซิลิกอนไนไตรด์ลูกเซรามิก, โดดเด่นด้วยความแข็งสูง (สูงกว่า HV 1500) ต่ำ ค่าสัมประสิทธิ์การขยายตัวทางความร้อนและฉนวนไฟฟ้าวัสดุกรงเป็น polyimide สามารถทนต่ออุณหภูมิสูงสุดในระยะสั้นได้ถึง260 °C เกรดความแม่นยำของแบริ่งโดยทั่วไปคือ ABEC-7(P4) หรือสูงกว่าการกวาดล้างโรงงานมักจะ C2หรือกลุ่มกวาดล้างขนาดเล็กที่ออกแบบมาเป็นพิเศษเพื่อรองรับความต้องการพรีโหลดที่สูง ความเร็ว.

การใช้งานผลิตภัณฑ์:

ส่วนใหญ่ใช้ในหน่วยแกนที่มีความต้องการสูงสำหรับความเร็วและความแม่นยำเช่นเครื่องเจาะ PCB แกน, เครื่องแกะสลัก cnc/ เครื่องกัดแกนมอเตอร์, เครื่องหมุนเหวี่ยงความเร็วสูงรองรับโรเตอร์, handpieces ทันตกรรม, และระบบเพลาความเร็วสูงในอุปกรณ์ทดสอบการบินและอวกาศบางรุ่นการใช้งานเหล่านี้มักต้องการการทำงานของตลับลูกปืนที่เสถียรที่ความเร็วหลายหมื่นรอบต่อนาทีโดยมีอุณหภูมิสูงขึ้นต่ำ
